Storlek som en EPS-2. Något svårare att bygga. Lagom mycket dyrare och framförallt bättre.
Edit:
Alla elementsatser tog slut på ca 4 dagar och numera får man teckna sig på en väntelista. Man kan dock inte förvänta sig några elementsatser då med mindre än att någon av de som står högre upp på listan hoppar av. Anmälan görs till Peter Steindl.
Edit:
Detta är ett projekt där elementen är framtagna av Peter Steindl för att användas i hans Ägghögtalare men p g a att det hag gjorts justeringar i slutskedet så kan dessa +100 par element inte användas om man ska ha en kontinuitet i tillverkningen. Elementen är kvalitetskontrollerade och är inga bortsorterade element.
Målsättningen med pK är att göra en högtalare som är minst lika bra som den välkända piP. Och helst bättre.
Edit:
Nu har vi preliminära priser på lådorna!
Priset för den lilla slutna kommer att vara identiskt med basreflexlådan i o m att den kommer att göras i mindre serie och ställkostnaden kommer att äta upp den lägre bearbetningstiden och materialkostnaden. Frontbaffeln kommer att fräsas på bäda sidor (det blir en liten fals på baksidan) vilket gör att kostnaden kommer att öka något men lådan kommer att bli lättare att montera och snyggare.
Pris per par oberoende om det är slutna eller br-lådor:
Platta LådPaket (PLP): 830kr (415kr/st)
Låda inkl montering (LM): 1020kr (510kr/st)
Låda inkl montering och svart eller vit lack i glans 30 (LM +L): 1300kr (650kr/st)
Låda inkl montering och svart eller vit lack i glans 60 (LM +GL60): 1480kr (740kr/st)
Edit:
För att saker ska vara så enkelt som möjligt att administrera men ändå så flexibelt för er så har vi kommit fram till följande options förutom själva lådan och element.
Basreflexportar
Beställer man basreflexportar får man två lösa portar per låda. Har man avsikt att köra med slutna lådor så är detta alternativ INTE aktuellt. Däremot kan man ju eventuellt vilja ha en uppsättning portar om man framdeles vill testa på att bygga basreflexlådor.
Pris/högtalare: 40kr
Terminaler och hål för terminal
Detta alternativ är för de som väljer de terminaler som John levererar (Samma som till Larsen 4). Väljer man detta alternativ så får man både terminalerna OCH hål för dessa. Om man inte väljer detta alternativ så får man varken eller.
Pris/högtalare: 42kr
Allmänt tillbehör
I detta ingår skruvar, tätningslist och tillskuret dämpmaterial. Dämpmaterialet leveras i lådan om man väljer att få lådorna skickade. Om man hämtar lådorna själv (eller via ombud) så finns dämpmaterialet separat. Det blir lättast att montera in filtret i lådan då.
Pris/högtalare: 37kr
Filterkomponenter
Detta alternativ inkluderar alla filterkomponenter men inget mer (d v s inga kablar). Avvikelser från ursprungliga BOMen är att en något enklare polypropylenkondensator används i basfiltret och en spole med 1.2mm tråd istället för 1.4mm. Detta är fullt acceptabla förändringar enligt mitt förmenande.
Pris/högtalare: 260kr
Filterkomponenter och kablar monterade
Detta inklluderar allt enligt ovanstående punkt men även montering på kretskort. Samt kretskortet monterat på bakre baffeln i lådan
Pris/högtalare: 410kr
SD-fötter
Detta alternativ är tillgängligt både för basreflexlådorna och de slutna. Ange hur många och av vilken typ när ni beställer. SD(br) resp SD(sl)
Pris/högtalare: 125kr
Edit:
Pris för frakt!
För utskickning kommer Schenker utnyttjas. Posten kunde inte mad sin förvirrade prissätttning inte matcha (det var billigare att skicka till Italien än inom Sverige). Det blir inte så lågt som de större postorderföretagen kan erbjuda så det kan löna sig att åka till Skillingaryd för vissa och hämta.
Prisexempel: För element och lådor (inkl allt) till ett par högtalare så ligger priset för emballage, packning och frakt på 370kr.
Detta pris är samma oavsett om man väljer platta lådpaket eller färdiga lådor eftersom vikten är densamma.
Priset för utskickningen av enbart element till ett par högtalare är 200kr.
Edit:
Filtrena ser ut som följer:
Edit:
Komplett komponentlista för de som vill köpa detaljerna separat:
Filterkomponenter:
2st SCR MKP 1uF/250Vdc 5% Elfanr: 65-470-04 60kr
2st SCR MKP 3.3uF/250Vdc 5% Elfanr: 65-470-61 80kr
4st SCR MKP 12uF/250Vdc 5% Elfanr: 65-471-37 280kr
2st Motstånd 1 ohm/10w Hifikit: 6020 12kr
2st motstånd 2.7 ohm/10w Hifikit: 6025 12kr
2st spolar 0.6mH/1.4mm Hifikit: 5181 222kr
2st spolar 0.3mH/0.8mm Hifikit: 5111 50kr
4st basportar HP50 Hifikit: 5293 80kr (endast br-lådan)
2st terminaler Anp5 Hifikit: 5587 56kr (kittet från John kommer ha en snarlik sak men inte identisk)
8st skruvar Hifikit: 5401 18kr
8st skruvar Hifikit: 5402 12kr (plus 8st om man använder ovanstående terminal)
2m tätningslist Hifikit: 5411 14kr
Summa 896kr
8st bitar 150x190x45mm Roxull (25kg/kbm)
4st bitar 150x150x45mm Roxull (25kg/kbm)
Plus lite kabel (lämpligen Ekua), lödtenn, smältlim, aluminiumtejp och vitlim.
Edit:
Ritningar för basreflexvarianten: http://user.faktiskt.io/PuckoPelle/pK/pK.pdf
Ritningar för den slutna varianten: http://user.faktiskt.io/PuckoPelle/pK/pK_closed.pdf
Notera att dessa lådritningar visar hur man bör såga om man gör dom själv. De lådsatser man köper är gjorda som vikkabinett med gerfrästa hörn.
Edit:
Här kommer några av mätningarna vi har gjort med piP som jämförelseobjekt.
Första mätningen visar frekvensgång. Mätningen inkluderar en hel del av rummets effekter så man kan se den som relevant först över ca 1kHz.
Nedan ser vi respektive högtalares impedanskurvor. Svart är piP och blå är pK.
I bilden nedan så ser man portbeteendet för pK och piP.
Edit:
Så här placeras dämpmaterial (gult) och filter (grönt).
Den slutna varianten kan te sig lite såhär
Körtesy Kalle Dussin
Edit:
Obs när det gäller omkostnader
En liten detalj som vi hade glömt är att det kommer att kosta arbetstid att sortera upp alla saker och detta måste göras innan träffen (finns inte möjligheter att göra det på träffen) så tillkommer en extrakostnad för detta även för de som hämtar själv. Den kostnaden för hantering/sortering/packning inkl packningsmaterial är 31kr per elementsats för en högtalare. För en högtalarsats med lådor är kostnaden 75kr per högtalare.
Exempel: Köper man elementsats som blir till ett par högtalare så kommer det att kosta 62kr för detta.
Köper man elementsats för 3 högtalare och lådor så kommer detta kosta 225kr.
_______________________________________________________
Eftersom vissa tyckte att ljudet var lite hårt togs en modd fram.
Nu har jag gjort lite simuleringar och kommit fram till den enklaste modden för de med både Vifa och SS-diskanter.
Knipsa bort den 1.0uF kondensator som sitter parallellt med 3.3uF.
I basfiltret sitter där en kondensator på 12uF (gul polyester). Sätt en kondensator på 5.6uF parallellt med denna.

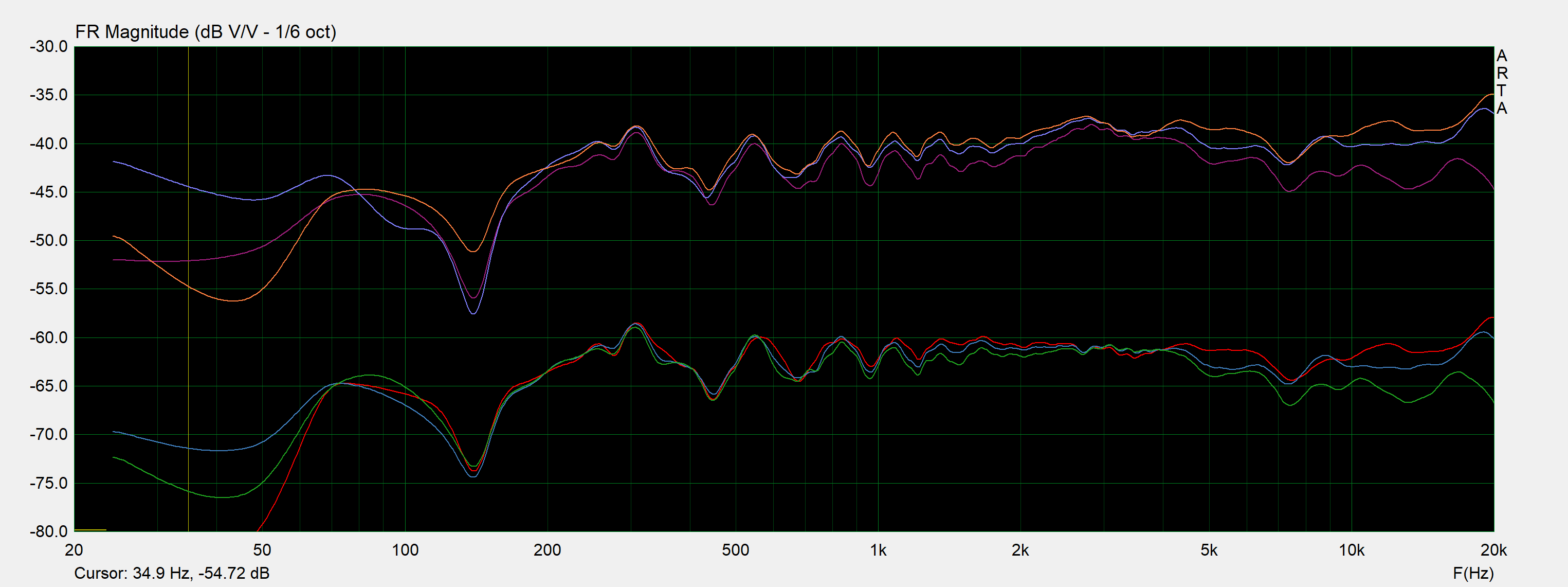

Så ähr ser tonkurvan ut före.
Och efter. Det ger en sänkning med nivån på ca 1dB vid 2-3kHz och 2dB @ 4kHz.
